■ 工作原理及用途
本係列插板閥廣泛應用於冶金，化工係統的煤氣管道上，是一種理想的氣體切斷設備。電動敞開式插板閥由閥體、閥板、波紋管（雙層）、固定套、電動機構、限位機構等部件組成。波紋管內層采用254SMo，外層采用316L不鏽鋼材質。電動機構通過連杆直接轉動絲杠，使密封副脫開，到位後，行走電動機構啟動，驅動閥板行走由開到關，或由關到開，到位後，由夾緊電動機構反向運轉，夾緊到位。開閥或關閥運動結束。該閥的驅動裝置由電裝渦輪頭組成。閥板采用懸掛係統，靈活可靠，密封采用一台裝置多點夾緊的形式，具有良好的同步性及可靠性。
DN DN | D | D1 | D2 | L | LI | L2 | L3 | b | H1 | H2 | A | B | n-d | 質量 |
800 | 975 | 920 | 880 | 900 | 615 | 550 | 510 | 30 | 1050 | 870 | 2453 | 3296 | 24-30 | 3185 |
900 | 1075 | 1020 | 978 | 900 | 615 | 550 | 610 | 30 | 1050 | 900 | 3296 | 3590 | 24-30 | 3300 |
1000 | 1175 | 1120 | 1080 | 1000 | 685 | 595 | 550 | 30 | 1100 | 1200 | 3500 | 3870 | 28-30 | 4020 |
1200 | 1375 | 1320 | 1280 | 1400 | 830 | 625 | 750 | 30 | 1200 | 1350 | 4060 | 4540 | 32-30 | 5305 |
1400 | 1575 | 1520 | 1480 | 1400 | 950 | 625 | 950 | 30 | 1400 | 1450 | 4380 | 4940 | 36-30 | 6980 |
1600 | 1795 | 1730 | 1690 | 1400 | 1010 | 1000 | 1400 | 30 | 1550 | 1550 | 5230 | 5688 | 40-30 | 7900 |
1800 | 1985 | 1930 | 1890 | 1600 | 1010 | 530 | 1800 | 34 | 1560 | 1660 | 5630 | 6291 | 44-30 | 9600 |
2000 | 2185 | 2130 | 2090 | 1600 | 1060 | 1000 | 2010 | 34 | 1660 | 1770 | 5830 | 6680 | 48-30 | 10700 |
2200 | 2400 | 2340 | 2292 | 1600 | 1060 | 1200 | 2010 | 34 | 1770 | 1860 | 6130 | 7116 | 52-34 | 12000 |

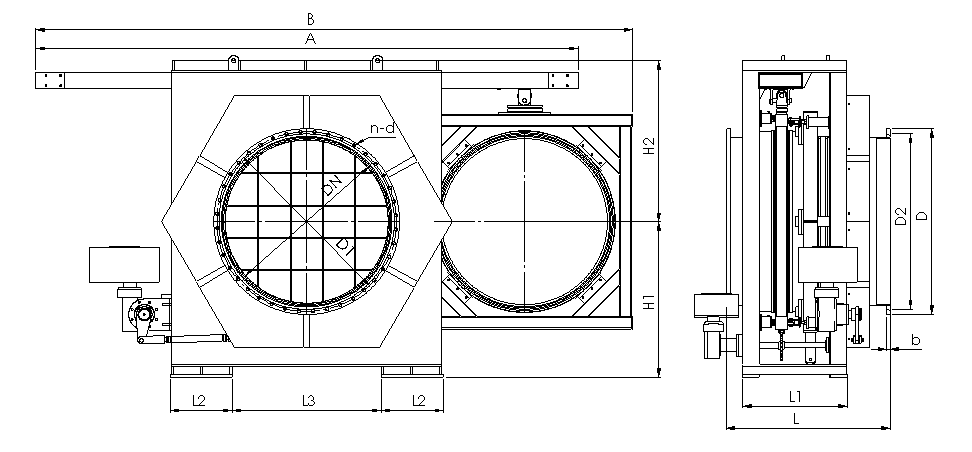

主要尺寸、參數及重量
注：本閥可按用戶要求設計製作
