■ 產品描述與結構特點：
煤粉分配器是高爐噴煤係統中向高爐風口平均（jun1）分配煤粉的專用設備，煤粉分配器是高爐噴煤係統配件，屬於異形結構件設備，製作過程複雜，製作工藝要求比較高，本產品采用碳鋼結構件製造，加工精密，幾何精度高。錐體內腔結構簡單、體積小、重量輕、檢修容易。 本體內腔采用異化耐磨層，內腔製作弧度要考慮氣流特性以使煤粉均勻平穩的進入各個支管，支管與本體接頭處采用耐磨堆焊。隨著各大煉鐵廠高爐噴煤比的逐步提高，噴煤分配器的工作能力受到了前所未有的考驗，為了提高工作效率，我公司及時對噴煤分配器進行了技術改造和工藝改進。 我公司研製生產的新型煤粉分配器在繼承了以往錐式煤粉分配器的固有優勢外，在製造工藝上又有了新的創新發展，其特點為新型煤粉分配器為一圓錐形空腔容器,分配支管成比例平均布置在空腔容器的上部側麵,與分配器空腔容器對角支管呈90 度直角或120度。煤粉從輸送管道進入分配器內腔，由於體積突然加大，利用氣體力學原理，使煤粉均勻的進入各個分配器支管，使設備阻力降到最低，摩擦係數變小，極大的提高了設備的使用壽命。與傳統分配器相比，煤粉通過時阻力損耗特別小、不堵內腔及出口支管，煤粉輸送過程中順暢，氣流脈動小、穩定性好，分配均勻度高，分配誤差≤5%。本高爐噴煤分配器出口可分為6-35管，管徑有15、20、25等多種，支管管子有法蘭式、對焊式、絲扣式、對焊式三種連接方式，(用戶可將所需的連接方式在合同上寫明)。
■ 性能參數
適用介質 | 幹燥煤粉 |
工作溫度 | ≤80℃ |
工作壓力 | 1.6Mpa-2.5MPa |

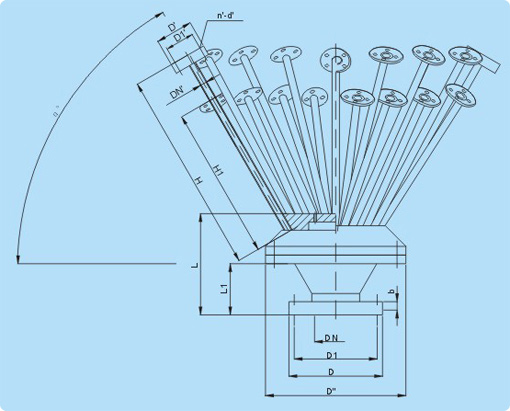

三、主要外形和連接尺寸公稱通徑
DN | D | D1 | b | n-d | DN | D | D1 | b | n -d | H | H1 | L | L1 | D" | ao | 配管數 |
|
50 | 165 | 125 | 20 | 4-18 | 15
20 | 95/105 | 65/75 | 14/16 | 4-14 | 400 | 250 | 408 | 198 | 500 | 60 | 8-10
6 |
|
65 | 185 | 145 | 20 | 4-18 | 15
20 | 95/105 | 65/75 | 14/16 | 4-14 | 400 | 250 | 408 | 198 | 500 | 60 | 10-18
8-10 |
|
80 | 200 | 160 | 20 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 470 | 260 | 500 | 60 | 12-16
8-10 |
|
100 | 220 | 180 | 22 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 490 | 280 | 500 | 60 | 18-25
12-16 |
|
125 | 250 | 210 | 22 | 8-18 | 20
25 | 105/115 | 75/85 | 16 | 4-14 | 400 | 250 | 610 | 400 | 560 | 60 | 25-38
18-25 |
|
150 | 285 | 240 | 24 | 8-22 | 20
25 | 115 | 85 | 16 | 4-14 | 400 | 250 | 630 | 420 | 560 | 60 | 25-36 |
|
